[DIY] 조명, 무드등 전원 공급 만들기 (Feat. USB 선 색깔 구분)

요즘 새로운 환경에서 생활을 시작하면서
대대적인 짐정리에 들어갔습니다.
그러다 구석에서 귀여운 무드등을 발견했죠.

건전지를 넣어 작동하는 녀석인데,
건전지를 구매하기에는 물가도 비싸고
환경친화적이지도 않더라구요.

무드등의 정격전압은 4.5V이므로

(AAA건전지 3개 직렬연결)

전선으로 인한 전압강하를 예상하면
5V 충전기(휴대폰 충전기)를 통해
전원을 공급할 수 있게 됩니다.

마침 고장난 마우스가 있어서
케이블을 분리해 바로 제작을 시작했습니다.

Proj. 무드등 전원 공급

A. 준비물

- 무드등(건전지 작동용)
- 마우스케이블 or 고장난 충전기잭
- 니퍼 or 플라이어
- 전기테이프

B. 절차

1. 무드등 건전지 케이스을 엽니다.

2. 마우스케이블의 피복을 벗깁니다.

마우스 선 색깔 구성

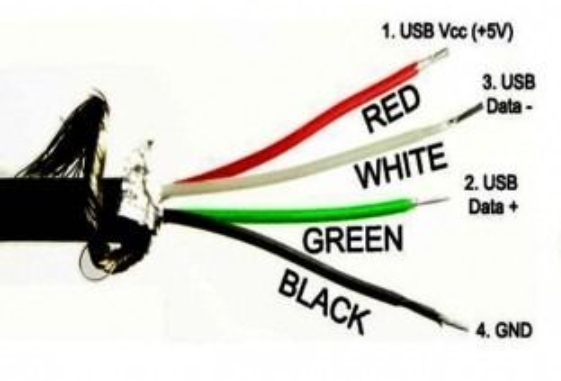

일반 USB 선 색깔 구성

<치환표>

마우스] 백색선 - USB] 검정선
마우스] 청색선 - USB] 녹색선
마우스] 녹색선 - USB] 백색선
마우스] 적색선 - USB] 적색선

3. 적색선은 (+) 접촉면에
백색선(흑색선)은 (-) 접촉면에
접합시킵니다.

  * 가능하시면 납땜하시는게 가장 좋습니다.

선 연결방법

4. 전기테이프로 누전 및 합선을 방지합니다.

5. 테이프로 케이블을 무드등에 고정하거나, 건전지 케이스에 케이블을 끼웁니다.
  * 선이 당겨졌을 때 케이블 접촉면이 떨어지지 않도록 하기 위함입니다.
⚠️ 전원 공급 중에 접촉면이 떨어지면 단락으로 쇼트가 날 수 있습니다.

6. 이후 충전기에 연결하여 사용합니다.
  * 고속충전기는 9V인 제품도 있으니, 되도록 집에서 안 쓰는 느린 충전기를 사용하시길 바랍니다.

---

오늘은 건전지 사러 가기도 귀찮고
큰 필요도를 못 느꼈던
선물받은 무드등을 upcycle(?) 해보았습니다.

여러 행사들에서 많은 선물들을 주고받지만
정작 집 구석에서 이렇게 방치되는
아까운 자원들이 너무나도 많은데요.

우리게 허락하신 지혜를 통해
모든 만물이 제 역할을 할 수 있는
그 날을 소망하며,
오늘 포스팅을 마칩니다.
