🌵말하는 선인장 장난감 고장 기록 - 분해·수리 방법



육아를 하다보면 다양한 장난감을 보여주고 싶죠.

반응을 보면 참 귀엽거든요 ㅋㅋㅋㅋ





이번 장난감도 유명한 장난감인데요.

그러나... 말도 하고 춤추는 선인장 장난감이 갑자기 작동을 멈췄습니다.



충전기를 연결해도 작동을 안 하고, 모든 버튼의 반응도 없는 상태였죠.

호기심 반, 수리 욕심 반으로 바로 분해에 들어갔습니다.



---

🧰 준비물과 안전 주의사항

작업 전 전원과 충전기를 꼭 분리하세요!

리튬 폴리머(파우치) 배터리는 뾰족한 것에 찍히거나 큰 충격이 가해지면 위험하니 조심합니다!!!



# 필요 도구: 작은 십자/별드라이버, 멀티미터(전압/연속성), 인두기(납땜 가능 시), 핀셋, 절연테이프, 장갑.

---

1. 분해 과정

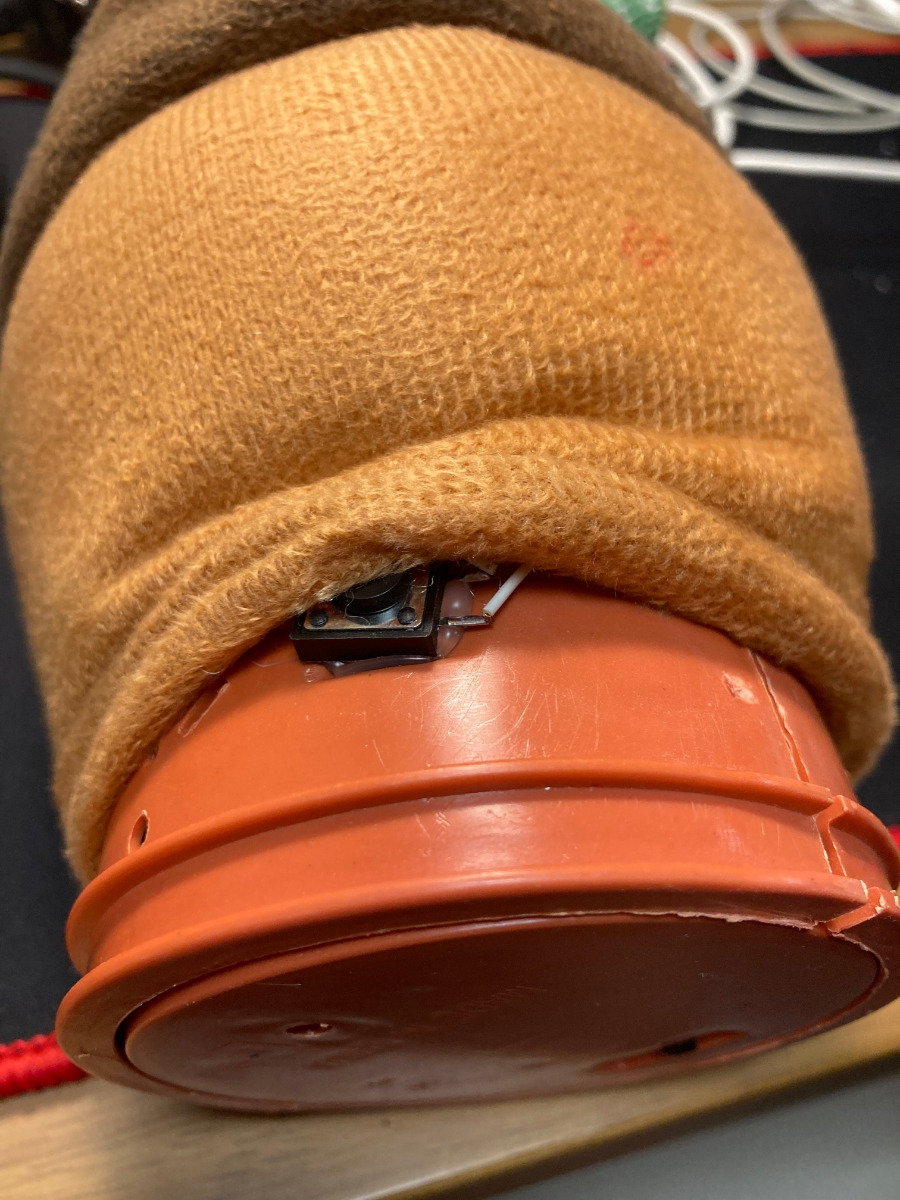

선인장 장난감은 대부분 천으로 감싸져 있기 때문에,

화분 모양 아랫부분의 고정된 부분을 끄집어내면 됩니다.



인형 부분을 들어내실 때는 플라스틱 하우징 외벽에 부착된

스위치가 망가지지 않게 조심히 벗겨주세요!



안쪽에는 플라스틱 하우징이 온전히 드러나면

상단의 나사 2개, 측면의 나사 2~4개를 제거해주세요.



그럼 그 안에 배터리(파우치형 리튬이온), 스피커, 마이크, 그리고 메인 PCB 등을

확인하실 수 있습니다!

---

2. 메인보드 구성 요소 분석

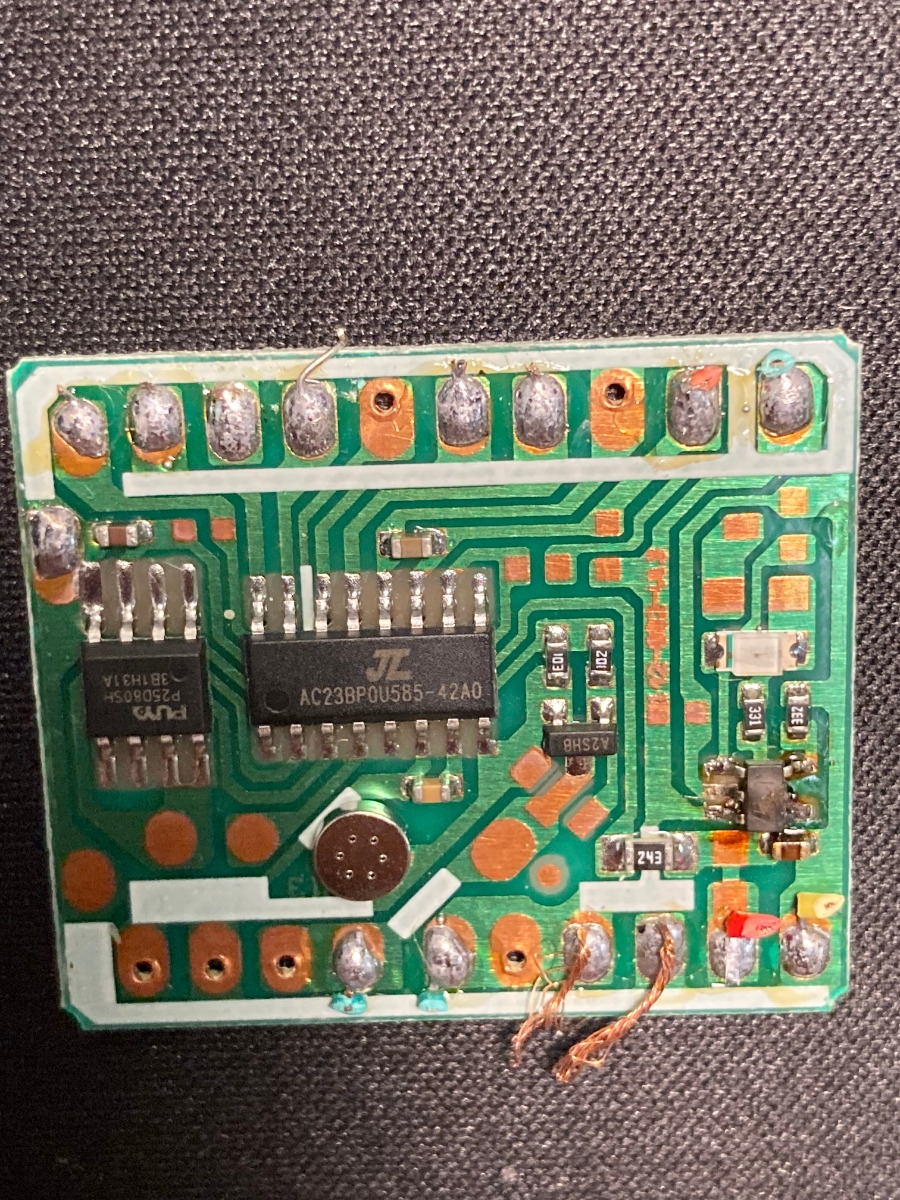

분해 후 메인 PCB를 살펴보니, 주요 부품은 다음과 같았습니다.

# AC238P0U585-42A0 (중앙 IC)

장난감의 메인 컨트롤러이에요.

오디오 재생, LED 제어, 마이크 입력 신호 처리 등을 모두 담당하죠.

플래시 메모리 내장형으로, 펌웨어와 음원 파일이 함께 들어 있을 가능성이 큽니다.



# P2506F3 (8핀 IC, 좌측 상단)

MOSFET 드라이버 또는 전력 스위칭 역할을 할 것으로 보이는데요.

배터리 전원을 컨트롤러로 공급하거나, 충전 회로에서 보호 동작을 수행하죠.



# A2SHB (소형 3핀 부품, 중앙 우측)

P-채널 MOSFET로 추정됩니다.

과전류 차단, 전원 온/오프 스위칭에 사용되어요.



# 저항 및 커패시터 어레이

각 회로의 신호 레벨 조정, 전원 안정화, 필터링을 담당해요.

PCB 중앙과 우측에 집단으로 모여있네요.



# 마이크 모듈 (중앙 원형 부품)

소리를 인식해 LED 점멸이나 댄스 동작을 트리거합니다.

조그마한 부품으로 우리 목소리를 녹음해요.



# SOT‑23‑5 (소형 5핀 부품, 우측)

전원 차단 역할을 하는 소자로 추정됩니다.

오늘 포스팅의 결론이긴 합니다만

사진으로 보아도 해당 소자 상단과 주변에

열 손상 및 과전류 흔적이 보이네요...

---

3) 추측되는 고장 원인

# 배터리 불량(팽창, 내부 단락, 용량 저하): 충전등은 켜져도 실제 전원 공급 불가.

- 배터리 전압 측정으로 진단

- 수리 방법 : 고장 시, 파우치형 배터리 교체



# 배터리 보호/충전 IC 고장: 충전 LED 쪽은 보이지만, 보호IC가 출력 차단하면 MCU에 전원 안 감.

- 회로 내 소자들의 건전성 확인으로 진단

- 수리 방법 : IC 교체는 집에서 작업하기 힘듦.. (수리 포기)



# 스위치·접촉 불량: 스위치 자체 불량이나 납땜 이탈.

- 스위치 작동 시 도통 확인으로 진단

- 수리 방법 : 스위치 교체



# 와이어/납땜 단선: 진동/조립 불량으로 흔히 발생. 재납땜으로 해결되는 사례 다수.

- 각 회로의 도통 확인으로 진단

- 수리 방법 : 단선된 계통 이어주기



# 모터·스피커 고장 또는 MCU/오디오 IC 문제: 일부는 보드 교체가 정답.

- 다만 이 경우에는 모든 장치(모터, 스피커, 마이크)가 고장나지 않는 이상 발생하기 힘듦.

---



4. 고장 원인 발견!

테스트 결과, 배터리 전압은 3.8V 정상이었지만,

메인보드로 전원이 전달되지 않더라구요...

스위치 도통도 확인했는데, 정상적으로 작동합니다.



이럴 경우 가능한 원인은 아래와 같은데요.

• MOSFET 회로 불량: 보호 소자가 손상되어 전원 차단 상태 유지
• 전원 레귤레이터 고장: 3.7V → 3.3V 변환이 실패
• 메인 컨트롤러 IC 손상: 내부 쇼트나 펌웨어 손상



아시는 분들은 아시다시피 메인보드 쪽은 수리하기가 골치아픈데요..

그렇게 메인보드를 들여다보려고 배선을 정리했더니

바로 문제의 원인이 모습을 드러냅니다!

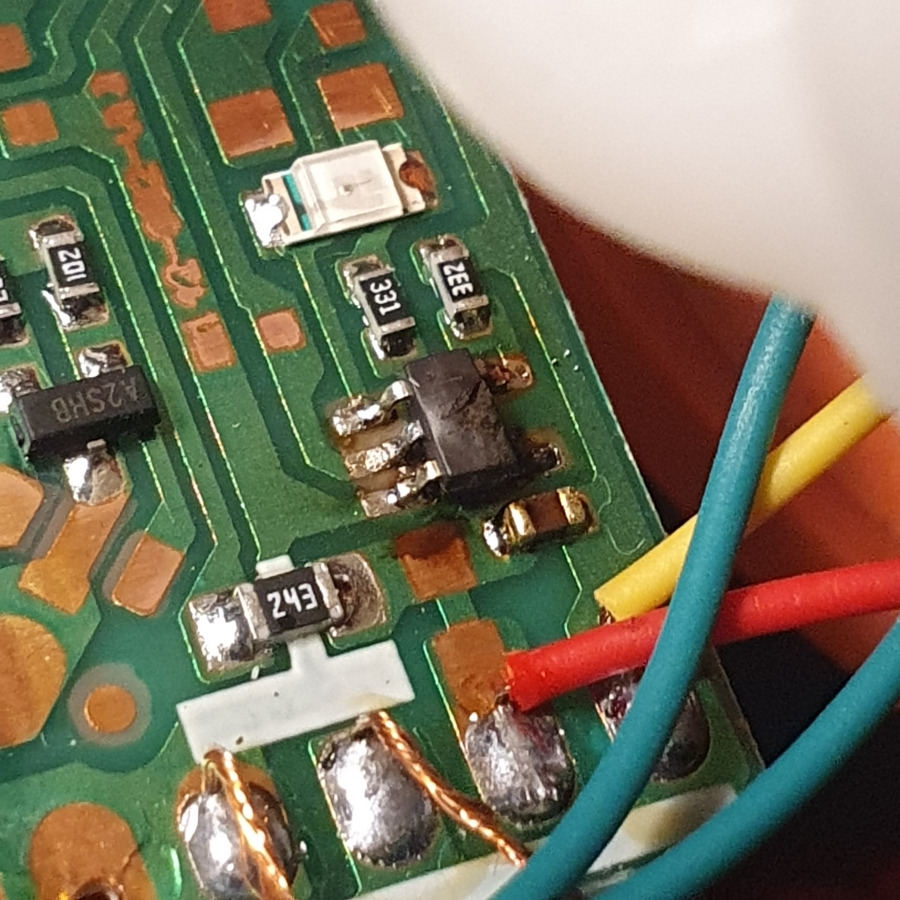

"SOT-23-5 패키지(작은 IC)"와 그 주변 납땜부였는데요.

해당 IC 표면과 다리 쪽에 "그을림(탄 자국)"과 변색이 있더라구요.



결국 스위치 ON 시에도 배터리의 전원이 MCU로 들어오지 않아

스피커·모터가 반응이 없었던 것입니다...

충전 LED는 충전회로 레벨에서 켜지긴 했지만,

보호/스위칭 IC가 손상되어 배터리로부터의 출력이 차단된 상태로 판단했어요.



문제는 이 부품이 소형 SMD라는 점입니다.

저항/커패시터는 쉽게 교체가 가능하지만,

MOSFET나 전원 IC는 핀 간격이 좁아 핫에어 스테이션 + 정밀 핀셋이 필요한데,

집에는 그런 것들이 있을 리가 없죠...

납땜 인두기 하나로 해결하기에는 역부족이기에

수리를 깔끔하게 포기했습니다 ㅎㅎ

---

5. 결론

겉으로 보기엔 단순한 완구지만, 내부는 생각보다 정교한 전자회로로 구성되어 있어

부품 단위 수리 난이도가 상당히 높더라구요..



아기 장난감 하나가 사라진 것은 아쉽지만

그래도 마지막 가는 길은

저의 장난감 역할을 톡톡히 해주었네요 ㅋㅋㅋ



모든 아픔과 망가짐이 사라지는 그 날을 소망하며

오늘 포스팅을 마칩니다!
